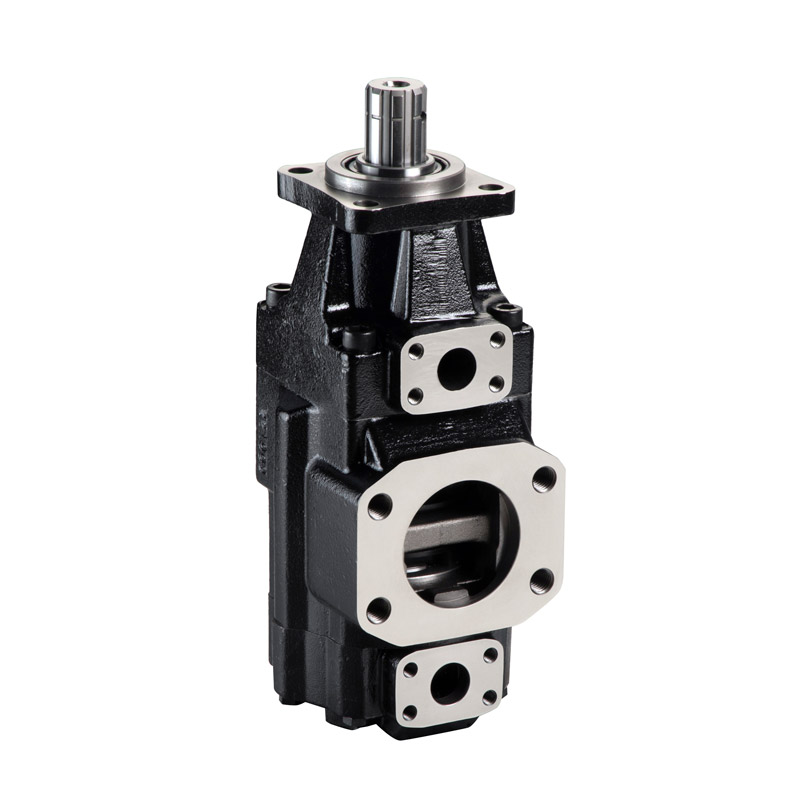

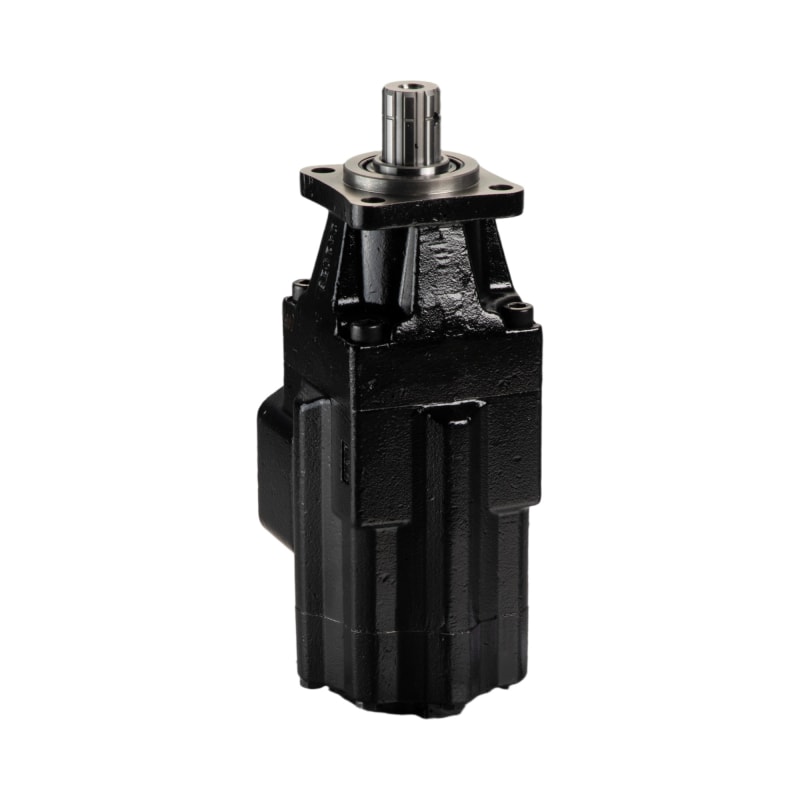

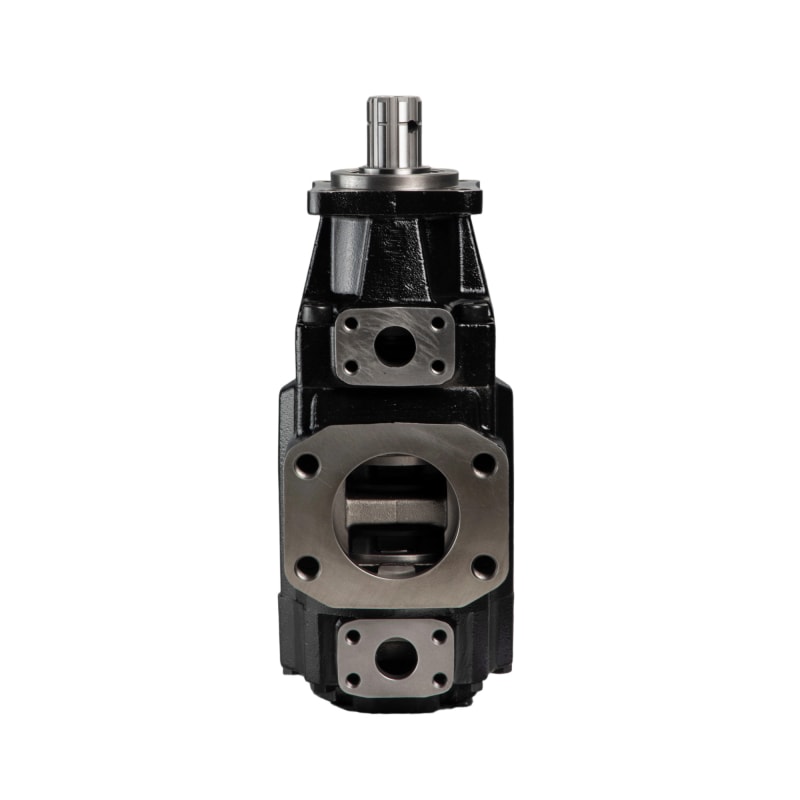

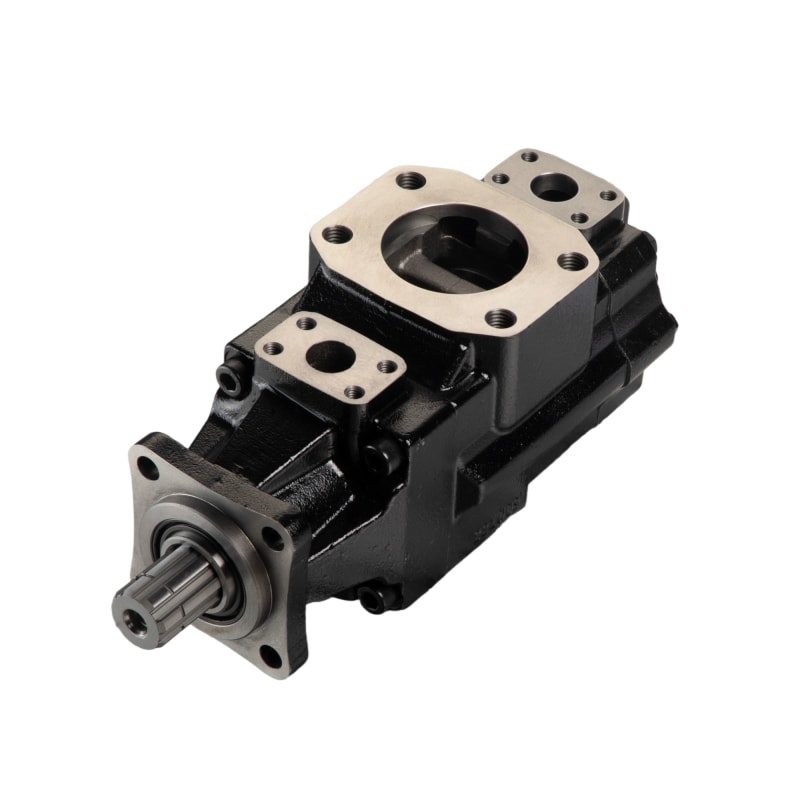

高性能T6gcc T67gcb T7gbb系列双泵双叶片泵，适用于卡车
在移动机械领域的主要应用
模型表示
T6GCC | -B25 | -B17 | -6 | 拉 | 02 | -B | 1 | 10 |
|
系列 | 流轴端泵 | 流罩端泵 |
轴类型 |
旋转 | 港口位置 | 设计编号 |
密封等级 | 端口尺寸 |
|
T6GCC | B03、B05、B06、B08、B10、B12、B14、B17、B20、B22、B25、B28、B31 | B03、B05、B06、B08、B10、B12、B14、B17、B20、B22、B25、B28、B31 |
查看轴的尺寸 |
从泵轴端观察 R——右手，顺时针方向 L-左手表示逆时针方向 |
见下文 |
B |
1-S1，（你好） 丁腈橡胶
5-S5，（Viton）氟橡胶 |
00、01、10、11 请参阅安装尺寸 |
|
T67GCB | B03、B05、B06、B08、B10、B12、B14、B17、B20、B22、B25、B28、B31 |
B02、B03、B04、B05、B06、B07、B08、B10、B12、B15、B20 | ||||||
|
T7GBB |
B02、B03、B04、B05、B06、B07、B08、B10、B12、B15、B20 |
B02、B03、B04、B05、B06、B07、B08、B10、B12、B15、B20 |
B03 B 表示两个转向阀板结构。
相关系列、型号的数据一致。请参阅T6系列单泵数据。
端口位置（从泵轴端观察）
T6GCC T7GBB T67GCB
T6GCC、T67GCB、T7GBB
|
石油港 |
法兰 | 安装尺寸（毫米） | ||||||
A1 | B1 | ΦC1 | D1 | T1螺纹 | ||||
|
T6GCC T67GCB T7GBB | P1 | 1英寸 | F08 | 26.2 | 52.4 | 25.4 | 76.2 | 3/8"-16UNCx19.0 |
|
P2 | 01-11：3/4" | F06 | 22.2 | 47.6 | 19.0 | 76.2 |
3/8"-16UNCx19.0 | |
00-10：1" | F08 | 26.2 | 52.4 | 25.4 | 74.7 | |||
|
S | 10-11：2-1/2英寸 | F20 | 50.8 | 88.9 | 63.5 | 84.1 | 1/2"-13UNCx23.9 | |
00-01：3" | F24 | 61.9 | 106.4 | 76.2 | 84.1 | 5/8"-11UNCx28.4 | ||
